不锈钢高压软管-LKE00682
应用：用于纯水、超纯水、酒类、食品、化工、药品、化妆品及精细化工等液体输送。
属性：柔性耐压，可补偿管道或设备连接端的位移，吸收振动能量，起减振消音作用;耐腐蚀、耐疲劳、耐高低温，质量轻。
结构：波纹金属软管，内置不锈钢网套加强;连接方式包括法兰、焊接、丝扣、快速接头，小口径一般用丝扣或快速接头，大口径用法兰或焊接。
材质：食品级不锈钢。
温度范围：耐高低温，高温工况需按温度修正系数核算实际工作压力以确定压力等级，具体范围依工况而定。
支持非标定制：尺寸、接头、材质及特殊要求均可按需定制!
|

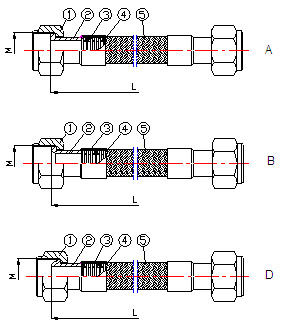

连接形式 |
序号 |
组成 |
材料 |
|
A/B/D |
1 |
螺母 |
SUS304/316/SS400 |
|
2 |
接头 |
SUS304/316/SS400 |
|
|
3 |
加强圈 |
SUS304 |
|
|
4 |
波纹管 |
SUS304/321/316L |
|
|
5 |
网套 |
SUS304 |
|
|
订购代码 |
管体 |
波纹管形式 |
连接尺寸 |
工作压力 |
|
||||
|
|
|
通径 |
波纹管外径 |
波纹类型 |
网套层数 |
最大 |
|
|||
|
|
Item No |
mm |
inch |
mm |
H/A |
S/D |
mm |
inch |
Kg/cm2 |
|
|
|
LKE-682-ABD（Ⅰ） |
8 |
5/16″ |
11 |
H |
D |
16×1.5 |
1/4″ |
150 |
|
|
|
LKE-682-ABD（Ⅰ） |
10 |
3/8″ |
15 |
H |
D |
18×1.5 |
3/8″ |
120 |
|
|
|
LKE-682-ABD（Ⅰ） |
15 |
1/2″ |
21.5 |
A |
D |
27×1.5 |
1/2″ |
55 |
|
|
|
LKE-682-ABD（Ⅰ） |
20 |
3/4″ |
27 |
A |
D |
30×1.5 |
3/4″ |
40 |
|
|
|
LKE-682-ABD（Ⅰ） |
25 |
1″ |
33 |
A |
D |
36×1.5 |
1″ |
40 |
|
|
|
LKE-682-ABD（Ⅰ） |
32 |
1¼″ |
42 |
A |
D |
45×1.5 |
1¼″ |
35 |
|
|
|
LKE-682-ABD（Ⅰ） |
40 |
1½″ |
52 |
A |
D |
60×2 |
1½″ |
30 |
|
|
|
LKE-682-ABD（Ⅰ） |
50 |
2″ |
62 |
A |
D |
68×2 |
2″ |
28 |
|
|
|
LKE-682-ABD（Ⅰ） |
65 |
2½″ |
82 |
A |
D |
80×2 |
2½″ |
25 |
|
|
|
LKE-682-ABD（Ⅰ） |
80 |
3″ |
97 |
A |
D |
100×2 |
3″ |
20 |
|
|
|
LKE-682-ABD（Ⅱ） |
8 |
5/16″ |
11 |
H |
S |
16×1.5 |
1/4″ |
250 |
|
|
|
LKE-682-ABD（Ⅱ） |
10 |
3/8″ |
15 |
H |
S |
18×1.5 |
3/8″ |
200 |
|
|
|
LKE-682-ABD（Ⅱ） |
15 |
1/2″ |
21.5 |
A |
S |
27×1.5 |
1/2″ |
100 |
|
|
|
LKE-682-ABD（Ⅱ） |
20 |
3/4″ |
27 |
A |
S |
30×1.5 |
3/4″ |
70 |
|
|
|
LKE-682-ABD（Ⅱ） |
25 |
1″ |
33 |
A |
S |
36×1.5 |
1″ |
65 |
|
|
|
LKE-682-ABD（Ⅱ） |
32 |
1¼″ |
42 |
A |
S |
45×1.5 |
1¼″ |
60 |
|
|
|
LKE-682-ABD（Ⅱ） |
40 |
1½″ |
52 |
A |
S |
60×2 |
1½″ |
55 |
|
|
|
LKE-682-ABD（Ⅱ） |
50 |
2″ |
62 |
A |
S |
68×2 |
2″ |
50 |
|
|
|
LKE-682-ABD（Ⅱ） |
65 |
2½″ |
82 |
A |
S |
80×2 |
2½″ |
40 |
|
|
|
LKE-682-ABD（Ⅱ） |
80 |
3″ |
97 |
A |
S |
100×2 |
3″ |
35 |
|
