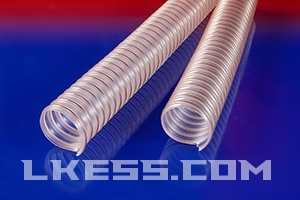

印刷机真空管-LKE00505
PU钢丝软管505采用德国进口原材料结合德国工艺制作，可根据客户要求定制各种型号规格。
应用:通常用于抗磨损保护抽吸和输送，特别适合高流动速率的磨损性强的固体，如沙子，沙砾，谷物，碎玻璃和碎屑，气态和液态介质；地下输送，玻璃制造厂的输送管，码头，钢厂，采石场，造船厂，水泥厂等，作为耐用的的保护管用。
属性：高耐磨损保护，带下部加强金属丝和狭窄倾斜(耐磨损性能较大多数橡胶材料高6倍,较软性PVC高5倍)；内部平滑，使管内流动更顺畅，重量轻且具伸缩性，耐高压，真空和压缩；高的轴向强度，高抗张强度，和抗撕裂强度；良好的耐矿物油性能，良好的耐化学性能，良好的抗紫外和臭氧性能；弯曲半径小，不易纽结，不含柔软剂和卤素，气体和液体不泄漏，真空密封； 符合 RoHS 规定，通过螺旋丝接地可排静电。
结构：螺旋弹性钢丝牢固植入管壁，使外部流动性更优化。壁厚约1.5毫米，对主要磨损区域进行加强；
材质： 管壁：特殊聚醚-聚氨酯材料，螺旋丝： 弹性钢丝；
温度范围：约-40°C至+125°C，短时间约可达+150°C。
|
内径 |
外径 |
推荐操作界限 |
弯曲半径( 软管中间) |
重量 |
生产长度 |
订单号码 |
|
|
过压 |
真空 |
||||||
|
毫米 |
毫米 |
bar |
bar |
毫米 |
公斤/米 |
米 |
|
|
32 |
43 |
5,15 |
1 |
116 |
0,68 |
|
LKE-505-0032 |
|
38 |
49 |
4,38 |
1 |
132 |
0,79 |
|
LKE-505-0038 |
|
40 |
51 |
4,17 |
1 |
138 |
0,82 |
20 |
LKE-505-0040 |
|
45 |
56 |
3,75 |
1 |
151 |
0,91 |
20 |
LKE-505-0045 |
|
50 |
61 |
3,65 |
1 |
165 |
1 |
20 |
LKE-505-0050 |
|
55 |
66 |
3,42 |
1 |
178 |
1,09 |
20 |
LKE-505-0055 |
|
60 |
71 |
3,15 |
1 |
192 |
1,18 |
20 |
LKE-505-0060 |
|
65 |
76 |
2,91 |
1 |
205 |
1,27 |
20 |
LKE-505-0065 |
|
70 |
82 |
2,71 |
1 |
221 |
1,37 |
20 |
LKE-505-0070 |
|
75 |
87 |
2,54 |
1 |
235 |
1,46 |
|
LKE-505-0075 |
|
80 |
92 |
2,38 |
1 |
249 |
1,55 |
|
LKE-505-0080 |
|
90 |
103 |
2,12 |
1 |
309 |
2,06 |
20 |
LKE-505-0090 |
|
100 |
113 |
1,91 |
1 |
339 |
2,27 |
|
LKE-505-0100 |
|
102 |
115 |
1,88 |
1 |
345 |
2,31 |
20 |
LKE-505-0102 |
|
110 |
123 |
1,74 |
0,985 |
369 |
2,48 |
20 |
LKE-505-0110 |
|
115 |
128 |
1,67 |
0,96 |
384 |
2,58 |
20 |
LKE-505-0115 |
|
120 |
133 |
1,6 |
0,935 |
399 |
2,69 |
20 |
LKE-505-0120 |
|
125 |
138 |
1,54 |
0,9 |
414 |
2,8 |
|
LKE-505-0125 |
|
127 |
140 |
1,51 |
0,89 |
420 |
2,84 |
|
LKE-505-0127 |
|
130 |
143 |
1,48 |
0,865 |
429 |
2,9 |
20 |
LKE-505-0130 |
|
140 |
153 |
1,375 |
0,84 |
459 |
3,11 |
20 |
LKE-505-0140 |
|
150 |
163 |
1,28 |
0,84 |
489 |
3,68 |
20 |
LKE-505-0150 |
|
152 |
165 |
1,27 |
0,835 |
495 |
3,72 |
|
LKE-505-0152 |
|
160 |
173 |
1,21 |
0,805 |
519 |
3,91 |
20 |
LKE-505-0160 |
|
170 |
183 |
1,135 |
0,78 |
640 |
4,15 |
20 |
LKE-505-0170 |
|
175 |
188 |
1,105 |
0,755 |
658 |
4,26 |
20 |
LKE-505-0175 |
|
180 |
193 |
1,07 |
0,74 |
676 |
4,38 |
20 |
LKE-505-0180 |
|
200 |
214 |
0,97 |
0,66 |
835 |
4,86 |
20 |
LKE-505-0200 |
|
225 |
239 |
0,86 |
0,565 |
932 |
5,45 |
|
LKE-505-0225 |
|
250 |
264 |
0,78 |
0,41 |
1.450 |
7,35 |
|
LKE-505-0250 |
|
275 |
289 |
0,705 |
0,275 |
1.590 |
8,07 |
20 |
LKE-505-0275 |
|
300 |
314 |
0,65 |
0,215 |
1.725 |
8,78 |
|
LKE-505-0300 |
