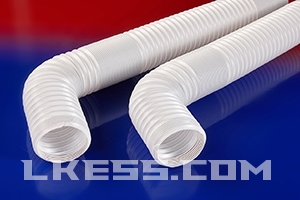

万向伸缩软管-LKE00760
结构说明：以含PP之特殊半硬质复合材料披覆于螺旋型钢线上绕贴制成可任意伸缩弯曲,直线定位耐酸碱,化学性,油气,溶济,轻氟酸,UV,O3...之轻质精致之绕性折叠风管。
规格及特性：管内径：38㎜"~300"㎜ø(1 1/2"~12")
适用温度：-20°C~80°C(连续使用温度：60°C)
每支标准长度5M,
压缩后：1.5M
钢线间距：20㎜
标准颜色：米白色，其它颜色可定制
风管料厚：0.5MM-0.9MM
抗化学性：耐油气,抗酸碱,溶济,轻氟酸,UV,O3...。
抗张强度：40~60㎏
耐折叠次数：
100000次以上。长度可任意在同一直线上调整易收集(不扭曲,不占空间)
一般用途：电子,晶圆制程无尘室内设备,二次配管…等送排风管
泛用于空气通风换气,耐酸,耐油气,…耐负压等较强韧之机器,制程,PCB…等设备送排风管。
精致美观空调冷气,通风换气…送风管。
精致之吸尘,排烟(气)风管,伸缩用保护管套。
p.s.F-ACB 蓝黑色100㎜ø曝光/暗房/光罩适用。
产品规格：
|
口径(mm) |
内 径 （mm） |
外 径 (m m) |
间距 (mm) |
允许压力(20°C)Mpa以下/﹛kg/C㎡以下﹜ |
允许减压力(20°C)Mp以下/﹛mmHg以下﹜ |
最小曲半径（mm以上） |
参 考 重 量 |
定 尺 （m） |
|
32 |
32 |
42±0.05 |
9.5 |
0.018﹛0.18﹜ |
0.017﹛132﹜ |
25 |
130 |
|
|
38 |
38 |
48±0.05 |
9.5 |
0.018﹛0.18﹜ |
0.017﹛132﹜ |
30 |
150 |
5 |
|
50 |
50 |
60±0.05 |
10.5 |
0.014﹛0.14﹜ |
0.017﹛132﹜ |
40 |
180 |
|
|
55 |
55 |
65±0.05 |
10.5 |
0.011﹛0.11﹜ |
0.017﹛132﹜ |
50 |
240 |
|
|
75 |
75 |
85±0.05 |
12.0 |
0.009﹛0.09﹜ |
0.017﹛132﹜ |
60 |
270 |
|
|
90 |
90 |
100±0.05 |
14.0 |
0.007﹛0.07﹜ |
0.017﹛132﹜ |
70 |
300 |
|
|
100 |
100 |
110±0.05 |
14.0 |
0.007﹛0.07﹜ |
0.017﹛132﹜ |
75 |
350 |
|
|
120 |
120 |
130±0.05 |
15.0 |
0.006﹛0.07﹜ |
0.017﹛132﹜ |
80 |
380 |
|
|
125 |
125 |
135±0.05 |
15.0 |
0.005﹛0.05﹜ |
0.011﹛82﹜ |
90 |
400 |
|
|
150 |
150 |
160±0.05 |
15.0 |
0.004﹛0.04﹜ |
0.008﹛66﹜ |
110 |
480 |
|
|
200 |
200 |
210±0.05 |
19.3 |
0.003﹛0.03﹜ |
0.006﹛48﹜ |
140 |
1020 |
|
|
250 |
250 |
260±0.05 |
20.0 |
0.002﹛0.02﹜ |
0.005﹛37﹜ |
180 |
1240 |
|
|
300 |
300 |
310±0.05 |
24.0 |
0.002﹛0.02﹜ |
0.004﹛29﹜ |
230 |
1350 |
