首页 / 产品中心 / 电线电缆保护 / 金属软管接头-LKE00212

金属软管接头-LKE00212


  应用:用于金属软管与设备的直通连接,广泛适用于机床、电控箱、仪表设备等管路系统,螺纹可选G/PF、公制、德制PG,防护等级IP54,支持规格及螺纹标准按需定制,通过欧洲CE、ROHS认证。

  属性:加厚型锌合金镀锌或硬铬处理,外型美观、结构紧密、强度高,软管护套设计抗拉力强,防水防尘抗盐、耐酸碱油脂及一般溶剂,银白色金属色外观,成品标配螺母及防水垫片。

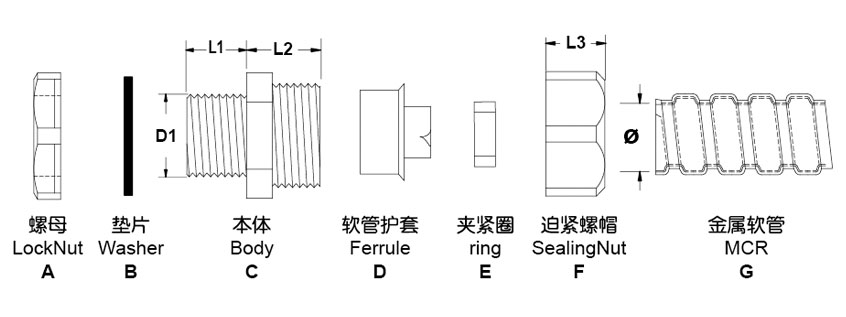

  结构:直通式设计,软管护套与软管扣接紧实,配合迫紧头装配省时便利,A/C/F部位锌合金主体,B/E部位丁腈橡胶密封,D部位铁皮加固。

  材质:A/C/F部位采用优质加厚锌合金(镀锌或硬铬),B/E部位采用丁腈橡胶NBR密封,D部位铁皮制成。

  温度范围:-40℃至+100℃,瞬间可耐热达120℃。

       支持非标定制:尺寸、材质及特殊要求均可按需定制!







外丝接头规格

螺纹规格



螺纹外径

(mm)





Φ6

M14x1.5

13.5mm





Φ8

M16x1.5

15.5mm





Φ10

M16x1.5

15.5mm





Φ12(3/8")

M20x1.5

19.5mm





Φ15(1/2")

G1/2”(英制)

20.5mm





Φ20(3/4")

G3/4”(英制)

26.0mm





Φ25(1")

G1"(英制)

32.7mm





Φ32(1-1/4")

G1-1/4”(英制)

41.4mm





Φ38(1-1/2")

G1-1/2”(英制)

47.3mm





Φ51(2")

G2"(英制)

59.1mm





Φ64(2-1/2")

G2-1/2”(英制)

74.7mm





Φ75(3")

G3" (英制)

87.4mm





Φ100(4")

4" (英制)

112.5mm





Φ125(5")

G5" (英制)

137.9mm





需要选型帮助或非标定制?销售热线0755-27659619
